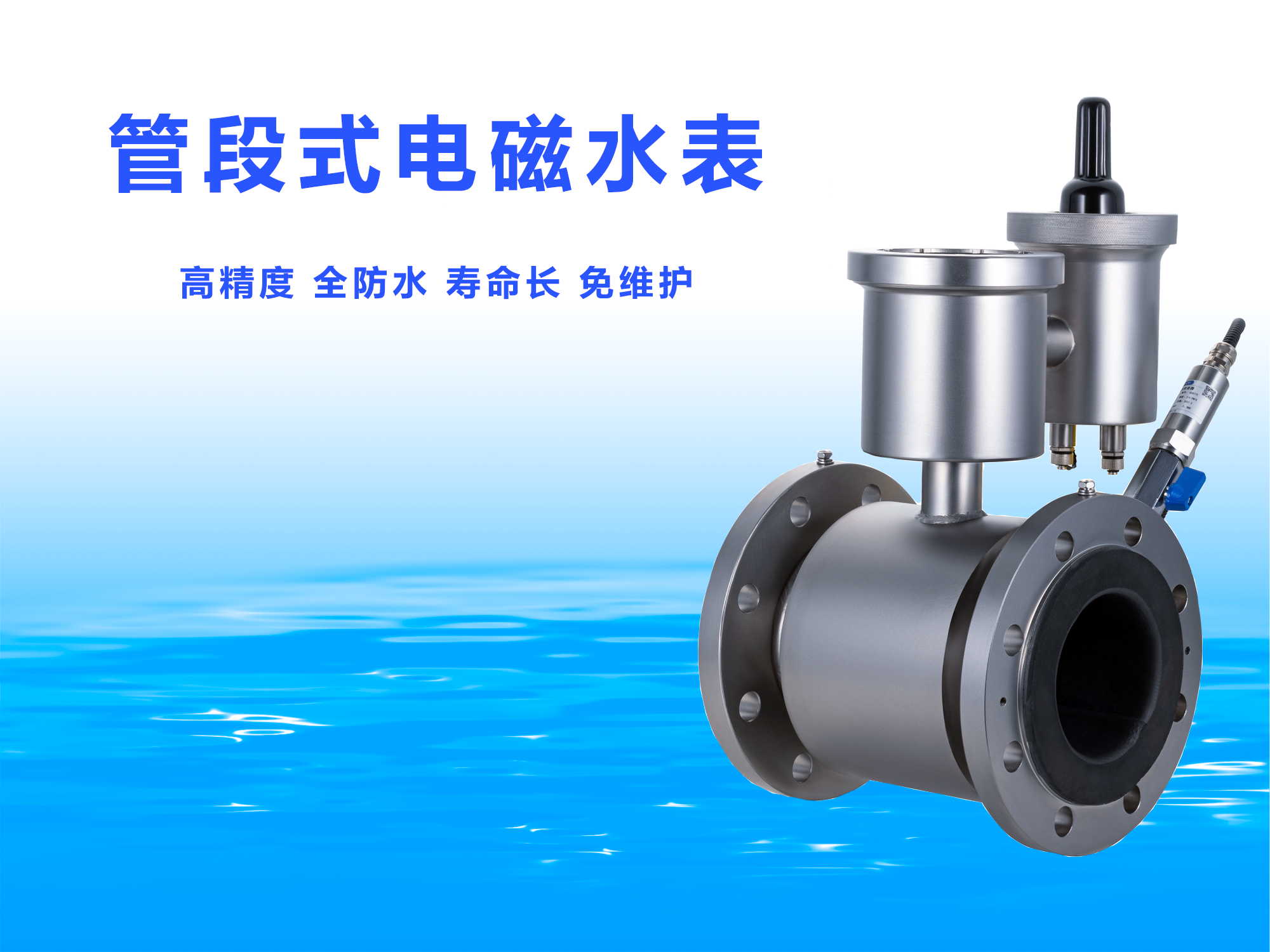

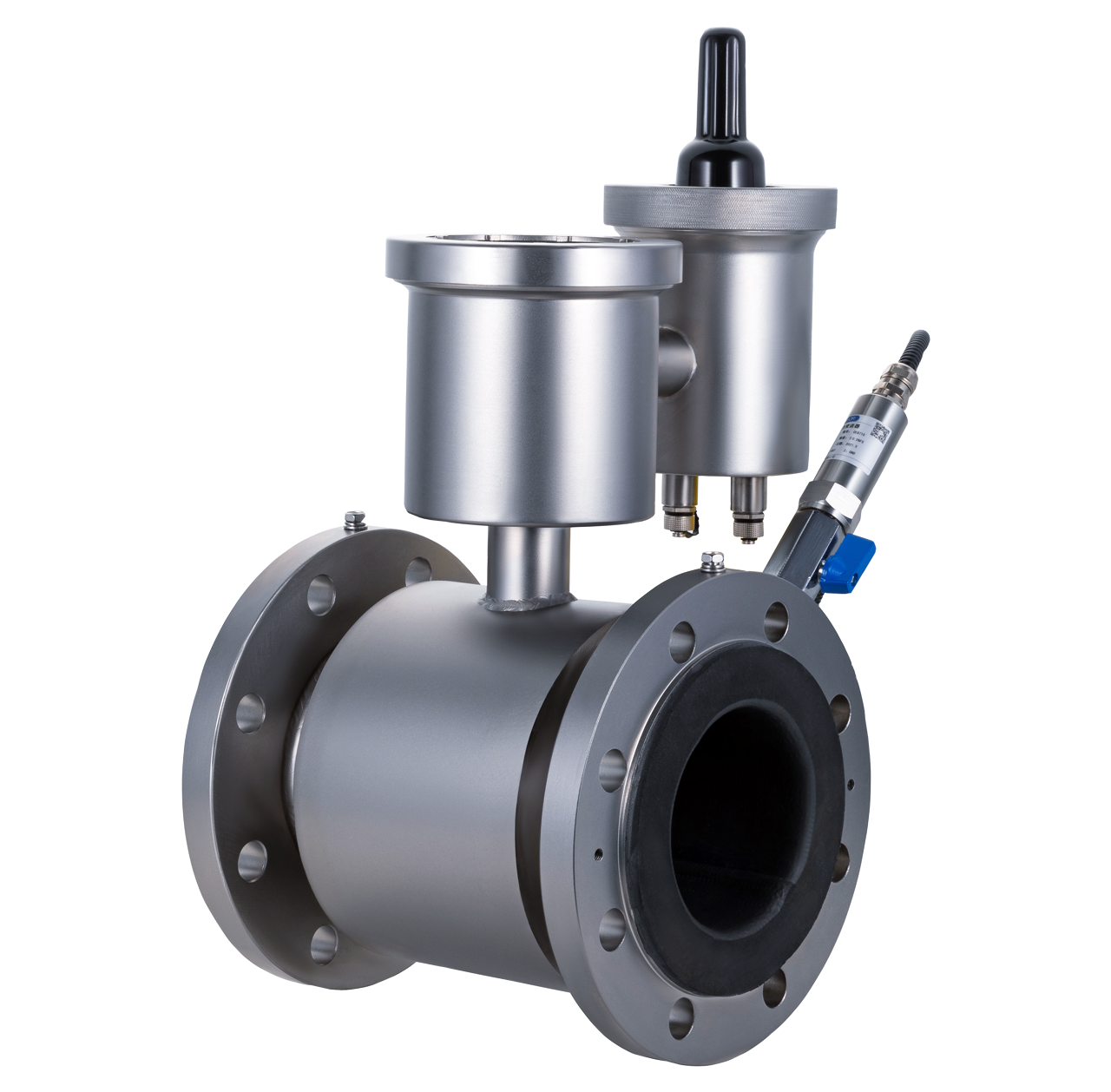

產品描述

QT-FW001系列管段式電磁水表是由電磁流量傳感器和轉換器組成一體的流量測量系統，專門用于自來水公司工商業用戶貿易計量結算和小區考核計量、區域計量（DMA），滿足城市供水，確保準確的水費計算，廣泛應用于現場無電源供應場所。

產品執行中華人民共和國計量檢定規程JJG162-2009（冷水水表）和中華人民共和國國家標準GB/T778.1-2007（封閉滿管道中水流量的測量飲用冷水水表和熱水水表）的要求。具有強大的數據處理及信息傳輸功能。

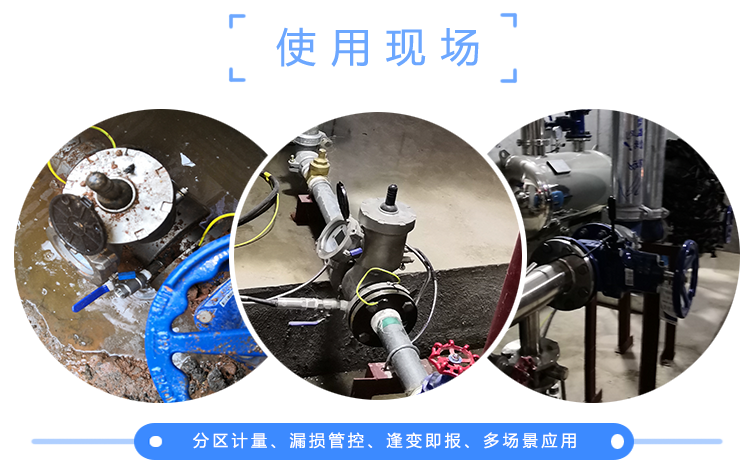

使用現場

在無任何縮徑的情況下可保證水表量程比達到400以上，既降低了管網系統功耗，又滿足了客戶對高量程比計量的需求，小流量高精度寬量程比，是分區計量系統的專用高精度核心設備首選產品。

核心特點

1、電池可定制進口電池，零下40℃能正常放電；

2、轉換器顯示屏采用超寬耐溫屏幕，溫度范圍：-40℃-70℃，可適用于極端氣溫；

3、采用大容量高端進口flash存儲器，采樣間隔可在1-15分鐘任意設定，數據可保存3年。

4、顯示屏可顯示正向累積流量、反向累計流量、凈累計流量、瞬時流量、流向、運行狀態等。水表直讀方便，主示值可更改設置；

5、電磁水表具有強大的自我診斷功能：電池電量、空管、勵磁斷開、信號斷開、上下限流量報警等報警信息會每隔4個小時自動上傳到服務器；

6、電磁水表具有省級出具的電磁環境試驗報告，在射頻電磁場輻射、靜磁場、電快速瞬變脈沖群、浪涌（沖擊）等電磁干擾條件下，遠傳設備不丟失內存數據；

7、水表支持自動校時，平臺每次上線都會與服務器進行校時；

8、RTU獨家內置藍牙模塊，可以與手機通訊并任意設置參數、升級、補抄數據等，非常方便；

9、零位自動、手動調節功能；零位每秒自動進行調節，消除零位漂移，空管置零；

10、電導率自動遷移功能：水表可根據流體電導率的寬范圍變化自動進行電導率遷移，極強的適應流體復雜變化；

11、超寬量程比：Q3/Q1=400，Q2/Q1=1.6，符合最新國標GB/T778-2018無論白天大流量，還是夜間小流量，都能達到高精度，小流量計量非常出色，可解決選表不合理的問題；

12、逢變即報：我司電磁水表?yè)碛袕?qiáng)大的報警功能：電池電量，水量超限，突變，非滿管等都能逢變報警，可及時發現大用戶用水異常；

13、極低的始動流速：我司電磁水表最低可達到2mm/s的始動流速，真正做到滴水即可計量。對分區計量夜間小流的精確計量意義重大；

14、整機全不銹鋼、潛水型設計：我司電磁水表整機為全不銹鋼設計，IP68防護等級，除外觀整潔美觀外，儀表可常年在水下等復雜的工況下可靠運行；

15、超強抗干擾：抗電磁干擾能力強，在較強的電磁環境下，能保證準確測量。遇到變頻器，水泵等嚴重干擾源，該表仍然可以正常使用；

16、鋰電池使用壽命6年以上：自主開發的電磁水表轉換器，其電路板靜態功耗僅200微安，可以真正確保水表電池使用壽命6年以上；

17、零點非常穩定：極少維護，能保證用戶在不用水情況下瞬時流量為零，避免由此造成的收費爭端；

18、高精度穩定測量：獨家研發的轉換器，采用軍工品質的低噪聲、高精度的進口元器件，可長期在低流速時保持高精度測量。高性能勵磁方法、優化的濾波算法，能保證快速響應、高精度測量，即使管道內有微量氣泡及脈動流時，也能獲得穩定測量；

19、抄表系統兼容性好：我司電磁水表具有卓越的抄表系統兼容性，遠傳數據與在用平臺完整兼容，可提供數據調用接口，也可建設標準的中間數據庫，廠家數據推送到中間數據庫，平臺負責展現數據，并且遠傳數據符合附錄《遠傳水表通訊規約》要求；

20、數據傳送絕對安全：我司電磁水表，其RTU可以采用全網通模式，支持全網通的APN接入，可配合用戶自建APN專線，確保數據的絕對安全；

21、可配壓力、溫度測量（流量、壓力、溫度一體安裝）：多參數監測和物聯網技術，能同時檢測管網壓力、流量、溫度等；

22、專利防拆設計：專利防盜拆的表蓋，表密封一旦被打開，就會報警，防止盜表，篡改儀表數據；

23、可選抄表方式：可選配4G模塊或NB-IOT模塊或者協助用戶自建APN專線進行遠傳抄表，也可采用485模塊直接接入客戶的工控系統進行抄表；

24、液晶顯示：電磁水表屏幕帶背光，可在強光下人工讀取儀表數據；

25、市電供電與鋰電池供電無縫切換技術：一體式電磁水表可以實現220V和3.6V鋰電池雙供電，當采用市電供電突然斷電時，儀表自動無縫切換到鋰電池供電，不影響計量；

26、遠傳RTU模塊具有藍牙功能，可以實現數據補抄：裝在地井內的水表一旦遇到基站信號弱、網絡通訊差的情況，抄表成功率將大打折扣，我司RTU藍牙可以遠控APP實現數據補抄。在帶藍牙的手機上安裝APP便可維護我司RTU。在信號差、網絡通訊差的情況下，可通過RTU、APP藍牙遠控實現儀表數據的讀取。

技術規格
