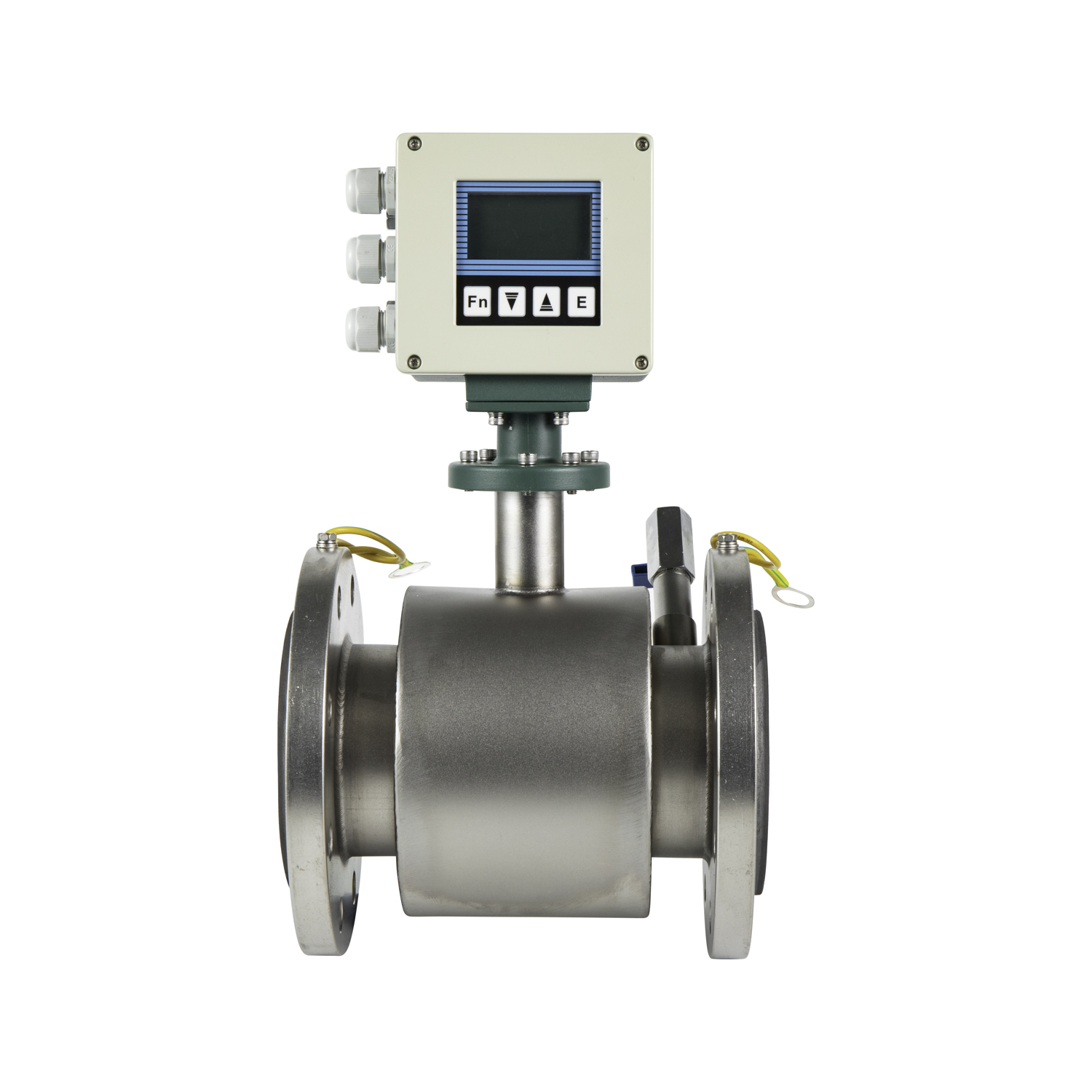

一、電磁流量計常見故障

1. 無流量輸出。檢查電源部分是否存在故障，測試電源電壓是否正常;測試保險絲通斷;檢查傳感器箭頭是否與流體流向一致，如不一致調換傳感器安裝方向;檢查傳感器是否充滿流體，如沒有充滿流體，更換管道或垂直安裝。

2. 信號越來越小或突然下降。測試兩電極間絕緣是否破壞或被短路，兩電極間電阻值正常在(70～100)Ω之間;測量管內壁可能沉積污垢，應清洗和擦拭電極，切勿劃傷內襯。測量管襯里是否破壞，如破壞應予以更換。

3. 零點不穩定，檢查介質是否充滿測量管及介質中是否存在氣泡，如有氣泡可在上游加裝消氣器，如水平安裝可改成垂直安裝;檢查儀表接地是否完好，如不好，應進行三級接地(接地電阻≤100Ω);檢查介質電導率應不小于5μs/cm;檢查介質是否淤積于測量管中，清除時注意不要將內襯劃傷。

4. 流量指示值與實際值不符。檢查傳感器中的流體是否充滿管，有無氣泡，如有氣泡可在上游加裝消氣器;檢查各接地情況是否良好;檢查流量計上游是否有閥，如有，移至下游或使之全開;檢查轉換器量程設定是否正確，如不對，重新設定正確量程。

5. 示值在某一區間波動。檢查環境條件是否發生變化，如出現新干擾源及其他影響儀表正常工作的磁源或震動等，應及時清除干擾或?qū)⒘髁坑?jì)移位;檢查測試信號電纜，用絕緣膠帶進行端部處理，使導線、內屏蔽層、外屏蔽層、殼體之間不相互接觸。

選用電磁流量計測量流量的流體必須是導電的，因此不導電的氣體、蒸汽、油類、丙銅等物質不能選用電磁流量計測量流量。

二、電磁流量計運行故障

經初期調試并正常運行一段時期后在運行期間出現的故障，常見故障原因有：流量傳感器內壁附著層，雷電擊，環境條件變化。

1、內壁附著層

由于電磁流量計測量含有懸浮固相或污臟體的機會遠比其他流量?jī)x表多，出現內壁附著層產生的故障概率也就相對較高。若附著層電導率與液體電導率相近，儀表還能正常輸出信號，只是改變流通面積，形成測量誤差的隱性故障;若是高電導率附著層，電極間電動勢將被短路;若是絕緣性附著層，電極表面被絕緣而斷開測量電路。后兩種現象均會使儀表無法工作。

2、雷電擊

雷電擊在線路中感應瞬時高電壓和浪涌電流，進入儀表就會損壞儀表。雷電擊損儀表有3條引入途徑：電源線，傳感器勺轉換器間的流量信號線和激磁線。然而從雷電故障中損壞零部件的分析，引起故障的感應高電壓和浪涌電流大部分足從控制室電源線路引入的，其他兩條途徑較少。還從發生雷擊事故現場了解到，不僅電磁流量計出現故障，控制室中其他儀表電常常同時出現雷擊事故。因此使用單位要認識設置控制室儀表電源線防雷設施的重要性?，F(xiàn)任已有若于設計單位隊識和探索解決這一問題，如齊魯石化設計院。

3、環境條件變化

主要原因同上節調試期故障環境方面，只是干擾源不在調試期出現而在運行期間再介入的。例如一臺接地保護并不理想的電磁流量計，調試期因無廠擾源，儀表運行正常，然而在運行期出現新干擾源(例如測量點附近管道或較遠處實施管道電焊)干擾儀表正常運行，出現輸出信號大幅度波動。
