插入式電磁水表具有測量可靠、抗干擾能力強、體積小、重量輕、安裝維護方便等優點，對于大口徑供水管道，性價比高。不停水在線安裝，更凸顯其優越性，大大降低了水表安裝過程的施工成本。在城市供水、水利建設領域，冶金、石化、鋼鐵、化工、醫藥等行業得到了很好的應用。要想使用好插入式電磁水表，在安裝過程中需要注意一些細節問題，否則很容易在使用過程中出現測量不準的現象。

1、取點：保證足夠的直管段是選擇安裝點的首要條件，它遵循電磁水表前五后三D（D為管道直徑）直管段要求，否則當管徑及閥門開度變化時，會產生渦流和流場畸變，流速產生不確定性，對傳感器電極的測量產生不良影響，從而影響流量的測量。所以要盡可能離開水泵、彎管、閥門、三通等一定的距離。

2、盡可能避免干擾源，避開容易產生真空、氣體、渦流和不滿管的地方安裝，傳感器和轉換器的分體電纜要避開電動機、變頻器等強電、磁場等干擾設備。

3、由于傳感器的輸出信號為mV級，為了提高抗干擾能力，屏蔽線必須接地。一般金屬管道都與大地連通，流動的介質通過金屬管道與大地連接，所以并不強制要求插入式電磁水表單獨設置接地裝置。對于非金屬管道安裝插入式電磁水表，要求必須單獨接地連接。

4、保證插入式電磁水表與管道的垂直度：實驗證明插入式電磁水表在進行插入式安裝時，3°以下的安裝方向偏差，產生的誤差。

小于水表的基本誤差，因此有比較小的方向偏差不會影響其測量精度，一般通過觀察其方向標志即可完成方向偏差的要求。

插入式電磁水表安裝的垂直度是大家比較關心的問題，由于焊接在管道上用于連接的套管按不同的管徑，有一個弧度R，如下圖，因此徑向的垂直度在工廠制作加工時已經完成，這個在現場安裝過程中，只需要把套管安放在比較光滑的管道上，檢查一下吻合度即可。

軸向垂直度是安裝過程中必須注意的，否則可能造成焊接套管產生傾斜，增加測量誤差。在套管焊接前，先在套管兩邊，進行點焊后，使用直角尺在套管Z點進行找正后、并修正其垂直度，從而可以保證焊接短管與管道中心線垂直度。

5、注意防止短管變形和絲扣被損壞：由于現場焊接水平的不確定性，建議在套管焊接前，將連接球閥與套管進行初步連接，一是防止焊接造成的套管變型，二是防止焊渣濺到絲扣上損壞絲扣，造成套管焊接好了，球閥與套管無法連接的現象。

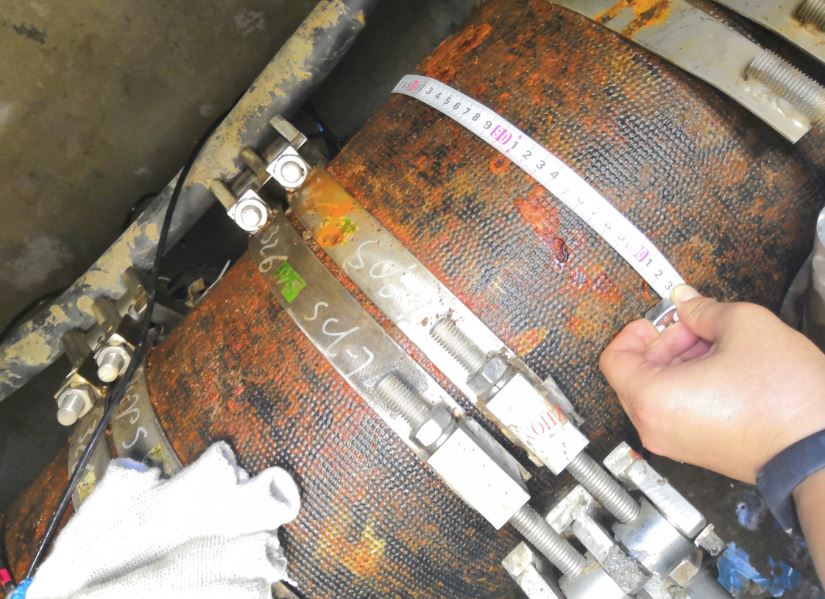

6、管道內徑具體尺寸的確定：插入式電磁水表安裝的管道，大多數是非標準管道，又沒有詳細的資料，管道內徑實際尺寸的確認是一個比較困難的事情，青藤環境的技術服務工程師們，在實踐過程中，摸索了一套比較精確測量管道內徑的方法，從而解決了困擾大多數客戶對管道內徑要求的需要。

7、插入式電磁水表插入深度的確認與調節：輸水管道中，管道內介質平均流速在管徑的D/8處，不同的廠家插入式電磁水表的插入深度要求有一些差異，由于采取實流標定，事先確認了插入深度，安裝過程中只要按照廠家要求即可。青藤環境的插入式電磁水表一般DN700及以下的管道要求插入深度為D/2，DN700以上的插入深度為0.121D，在出入桿上有標尺，按標尺調整好即可。

如遇特殊情況，插入式電磁水表的插入深度不能按照說明書要求安裝，測量流量會產生一些變化，在這種情況下，為了保證測量的準確性，需要通過插入深度與流量關系式修正公式進行計算以后，調整傳感器系數即可。

8、實際流量的準確性問題：這是關系到插入式電磁水表可否使用的關鍵點，對于被插入管道來說，一般都是非標準管，一些廠家的轉換器的管徑只有整數位，比如：DN300、DN400、DN1000、DN1200等，實際中非標準管的管道內徑并非整數位，或是大于整數位，或是小于整數位，那么如果選用水表口徑只有整數位的轉換器，雖然可以進行傳感器系數修正，但會造成傳感器實際系數和標定系數的差異，給管理帶來很大的麻煩，修正后的流量也是值得探討的。

面對這一難題，青藤環境自主研發的的高精度轉換器，徹底解決了這一問題，對于管道內徑而言，可以精確設置到mm級別，從而確保轉換器的管徑與實際管徑吻合，保證了流量的精確測量。
